底座式平衡臂底座+氣缸-S1PP“150Nm”
作者： 發布時間：2015-07-28 04:57:51 閱讀數：3650
暫無
下一產品
產品介紹 / Product introduction

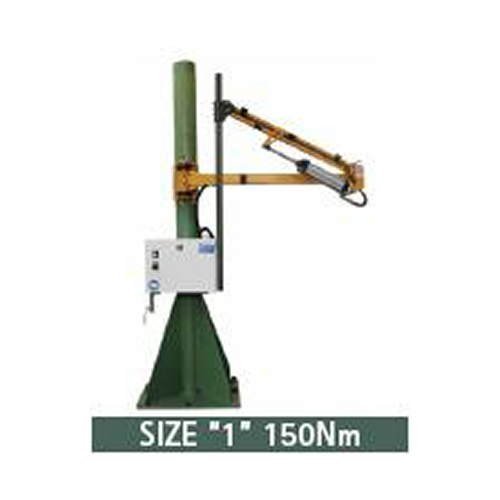

底座固定氣缸式平衡臂，S1PP系列的平衡臂可以根據工具的重量和扭矩來選擇需要單氣缸式或者雙氣缸式，可抵消反沖力為150Nm。
|
單氣缸平衡臂性能及尺寸
|
||||||
|
型號
|
平衡力
|
|||||
|
2bar
|
3bar
|
4bar
|
5bar
|
6bar
|
7bar
|
|
|
S1PP111313000
|
7.5Kg
|
15 Kg
|
23 Kg
|
32 Kg
|
38 Kg
|
40 Kg
|
|
D1PP111313000
|
||||||
|
S1PP221313000
|
2 Kg
|
7 Kg
|
12 Kg
|
17 Kg
|
24 Kg
|
29 Kg
|
|
D1PP221313000
|
||||||
|
S1PP331313000
|
/ Kg
|
5 Kg
|
10 Kg
|
15 Kg
|
22 Kg
|
27 Kg
|
|
D1PP331313000
|
||||||
|
型號
|
吊桿長度
mm
|
臂長度
mm
|
氣缸直徑
Φ
|
扭矩限值
Nm
|
垂直桿
|
有效垂
直沖程mm
|
|
S1PP111313000
|
600
|
600
|
63
|
150
|
30х30
|
770
|
|
D1PP111313000
|
||||||
|
S1PP221313000
|
800
|
800
|
63
|
150
|
30х30
|
1030
|
|
D1PP221313000
|
||||||
|
S1PP331313000
|
1000
|
1000
|
63
|
150
|
30х30
|
1030
|
|
D1PP331313000
|
||||||
|
雙氣缸式平衡臂性能及尺寸
|
||||||
|
型號
|
平衡力
|
|||||
|
2bar
|
3bar
|
4bar
|
5bar
|
6bar
|
7bar
|
|
|
S1PP111323000
|
14 kg
|
30 kg
|
40 kg
|
40 kg
|
40 kg
|
40 kg
|
|
D1PP111323000
|
||||||
|
S1PP221323000
|
4 kg
|
14 kg
|
24 kg
|
34 kg
|
40 kg
|
40 kg
|
|
D1PP221323000
|
||||||
|
S1PP331323000
|
2 kg
|
12 kg
|
22 kg
|
32 kg
|
40 kg
|
40 kg
|
|
D1PP331323000
|
||||||
|
型號
|
吊桿長度mm
|
臂長度
mm
|
氣缸直徑
Φ
|
扭矩限值
Nm
|
垂直桿
|
有效垂
直沖程mm
|
|
S1BP111323000
|
600
|
600
|
63
|
150
|
30х30
|
770
|
|
D1BP111323000
|
||||||
|
S1BP221323000
|
800
|
800
|
63
|
150
|
30х30
|
1030
|
|
D1BP221323000
|
||||||
|
S1BP331323000
|
1000
|
1000
|
63
|
150
|
30х30
|
1030
|
|
D1BP331323000
|
||||||
可選配件：
工作臺固定裝置（標準） S1PP…/D1PP…. 垂直固定腕：PFV300000/PFV3000003
墻壁固定裝置 S1FP…/D1FP…. 垂直旋轉腕：PGV300000/PGV300003
底座固定裝置 S1PP…/D1PP…. 水平旋轉腕：PG0310000
(購買這種平衡臂時附有一垂直桿) A13000000/A2300000 工具支撐夾：MS0310000
垂直軸氣動制動器 F13P09000 水平-垂直旋轉腕：PP0310000
旋轉軸氣動制動器 G10P09000 編碼器支撐夾叉：E11000000/E1200000
相關的單獨配件性能請參考相關頁面或向我司技術人員索取。
