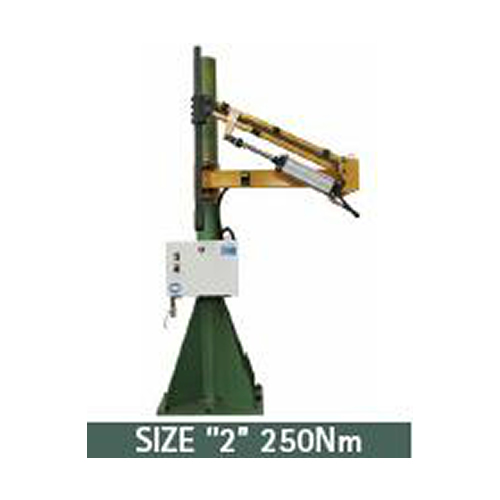

底座式平衡臂底座+氣缸-S2PP“250Nm”
作者： 發布時間：2015-07-28 04:57:32 閱讀數：3699
產品介紹 / Product introduction
底座固定氣缸式平衡臂，S2PP系列的平衡臂可以根據工具的重量和扭矩來選擇需要單氣缸式或者雙氣缸式，可抵消反沖力為250Nm。
|
單氣缸平衡臂性能及尺寸
|
||||||
|
型號
|
平衡力
|
|||||
|
2bar
|
3bar
|
4bar
|
5bar
|
6bar
|
7bar
|
|
|
S2PP111414000
|
/Kg
|
7 Kg
|
27 Kg
|
38 Kg
|
49 Kg
|
60 Kg
|
|
D2PP111414000
|
||||||
|
S2PP221414000
|
/ Kg
|
4Kg
|
21 Kg
|
29.5 Kg
|
37 Kg
|
46 Kg
|
|
D2PP221414000
|
||||||
|
S2PP331414000
|
/ Kg
|
2 Kg
|
9.5 Kg
|
16.5Kg
|
24.5 Kg
|
32.5 Kg
|
|
D2PP331414000
|
||||||
|
型號
|
吊桿長度
mm
|
臂長度
mm
|
氣缸直徑
Φ
|
扭矩限值
Nm
|
垂直桿
|
有效垂
直沖程mm
|
|
S2PP111414000
|
800
|
800
|
80
|
250
|
40х40
|
1030
|
|
D2PP111414000
|
||||||
|
S2PP221414000
|
1000
|
1000
|
80
|
250
|
40х40
|
1285
|
|
D2PP221414000
|
||||||
|
S2PP331414000
|
1200
|
1200
|
80
|
250
|
40х40
|
1540
|
|
D2PP331313000
|
||||||
|
雙氣缸式平衡臂性能及尺寸
|
||||||
|
型號
|
平衡力
|
|||||
|
2bar
|
3bar
|
4bar
|
5bar
|
6bar
|
7bar
|
|
|
S2PP111424000
|
/ kg
|
14 kg
|
52 kg
|
60 kg
|
60 kg
|
60 kg
|
|
D2PP111424000
|
||||||
|
S2PP221424000
|
/ kg
|
8 kg
|
42.5 kg
|
59 kg
|
60 kg
|
60 kg
|
|
D2PP221424000
|
||||||
|
S2PP331424000
|
/ kg
|
4 kg
|
19 kg
|
33 kg
|
49 kg
|
60 kg
|
|
D2PP331424000
|
||||||
|
型號
|
吊桿長度
mm
|
臂長度
mm
|
氣缸直徑
Φ
|
扭矩限值
Nm
|
垂直桿
|
有效垂
直沖程mm
|
|
S2BP111424000
|
800
|
800
|
80
|
250
|
40х40
|
1030
|
|
D2BP111424000
|
||||||
|
S2BP221424000
|
1000
|
1000
|
80
|
250
|
40х40
|
1285
|
|
D2BP221424000
|
||||||
|
S2BP331424000
|
1200
|
1200
|
80
|
250
|
40х40
|
1540
|
|
D2BP331424000
|
||||||
可選配件：
底座固定裝置（標準） S2PP…/D2PP…. 水平旋轉腕：PG0410000
墻壁固定裝置 S2FP…/D2FP…. 旋轉工具主軸腕：PA0410000
軌道固定裝置 S2VP…/D2VP…. 工具支撐夾：MS0410000
(購買這種平衡臂時附有一垂直桿) A14000000/A2400000 水平-垂直旋轉腕：PP0410000
垂直軸氣動制動器 F24P11400 編碼器支撐夾叉：E11000000/E1200000
旋轉軸氣動制動器 G20P11400 儀器支架：S0000000
垂直固定腕：PFV400000/PFV4000003 24Lock氣動水平旋轉腕：PL0420000/ PL0421000
垂直旋轉腕：PGV400000/PGV400003 24Lock手動水平旋轉腕：PL0410000/ PL0411000
24Lock旋轉腕：PBV400000
相關的單獨配件性能請參考相關頁面或向我司技術人員索取。
相關下載 / Download
產品手冊：
點擊下載
